Les résolutions d'images vidéo analogique et numérique


PIXEL RVB FORMANT L'IMAGE

Résolution des Standards Informatiques

Sigle Nom Résolution x Définition Format Fréquence
Verticale
CGA   320 x 200 1.5 mini 60 Hz
EGA   640 x 350 1.8 mini 60 Hz
VGA (Video Graphic Array) 640 x 480 4/3=1.33 mini 60 Hz
S-VGA (Super-VGA) 800 x 600 4/3=1.33 mini 60 Hz
XGA (eXtra Graphic Array) 1024 x 768 4/3=1.33 mini 60 Hz
WXGA (Wide eXtra Graphic Array) 1366 x 768 1.77(16/9) mini 60 Hz
 XGA+ (eXtra Graphic Array+)  1152 x 864 1.5 mini 60 Hz
 WXGA+ (Wide eXtra Graphic Array+)  1440 x 900 1.6 (16/10) mini 60 Hz
S-XGA (Super-XGA) 1280 x 1024 1.25 mini 60 Hz
WS-XGA (Wide Super-XGA) 1600 x 1024 1.56(25/16) mini 60 Hz
S-XGA+ (Super-XGA+) 1400 x 1050 1.25 mini 60 Hz
WS-XGA+ (Wide Super-XGA+) 1680 x 1050 1.6 (16/10) mini 60 Hz
U-XGA (Ultra-XGA) 1600 x 1200 1.33 mini 60 Hz
HD 1080 (HD 1080)  1920 x 1080 1.77 mini 60 Hz
WU-XGA  (Wide  U-XGA) 1920 x 1200 1.6 (16/10) mini 60 Hz
Q-XGA (Quad-XGA) 2048 x 1536 1.33 mini 60 Hz
WQ-XGA (Wide Quad-XGA) 2560 x 1600 1.6 (16/10) mini 60 Hz

Résolutions des Standards Vidéo

Sigle

Nom

Résolution x Définition
(image)

Format

Fréquence
Verticale


SECAM
(SEquentiel Couleur A Mémoire)
( image 25 Hz / trame 50 Hz )
384 x 576
1.33
50 Hz

PAL
(Phase Alternative Line)
( image 25 Hz / trame 50 Hz )
450 x 576
1.33
50 Hz

NTSC
(National Television System Comittee)
(image 30 Hz / trame 60 Hz )
323 x 486
1.33
60 Hz

MPEG - 1
(Motion Picture Expert Group norme 1)
PAL ( image 25 Hz / trame 50 Hz )
352 x 288
1.33
50 Hz

MPEG - 1
(Motion Picture Expert Group norme 1)
NTSC (image 30 Hz / trame 60 Hz )
352 x 243
1.33
60 Hz

MPEG - 2 SD PAL
(Motion Picture Expert Group norme 2)
PAL ( image 25 Hz / trame 50 Hz )

720 x 576
1.33 (pixel rectangulaire 1.06) ou 16/9 (pixel rectangulaire 1.42)
50 Hz
SD
MPEG - 2 SD NTSC
(Motion Picture Expert Group norme 2)
NTSC (image 30 Hz / trame 60 Hz )
720 x 480
1.33 (pixel rectangulaire 0.88) ou 16/9 (pixel rectangulaire 1.18)
60 Hz
SD
MPEG - 2 HD
(Motion Picture Expert Group norme 2) 720p
1280 x 720
16/9
50 Hz / 60 Hz
HD
MPEG - 2 HD
(Motion Picture Expert Group norme 2) 1080i
1920 x 1080
16/9
50 Hz / 60 Hz
FULL-HD (2K)
MPEG - 4 SD NTSC
(Motion Picture Expert Group norme 4)
720 x 480
16/9 (pixel rectangulaire 1.18)
60 Hz
SD
MPEG - 4 SD PAL
(Motion Picture Expert Group norme 4)
720 x 576
16/9 (pixel rectangulaire 1.42)
50 Hz
SD
MPEG - 4 HD
(Motion Picture Expert Group norme 4) 720p
1280 x 720
16/9
50 Hz / 60 Hz
HD
MPEG - 4 HD
(Motion Picture Expert Group norme 4) 1080i
1920 x 1080
16/9
50 Hz / 60 Hz
FULL-HD (2K)

3840 x 2160
16/9
50 Hz / 60 Hz
ULTRA - HAUTE DEFINITION
ULTRA-HD (4K)
    7680 x 4320
16/9
50 Hz / 60 Hz
ULTRA - HAUTE DEFINITION
ULTRA-HD (8K)

HD Ready
HD Ready 720p

Full HD
Full HD 1080p

Ultra Haute Definition Ultra HD
Ultra HD 2160p et Ultra HD 4320p

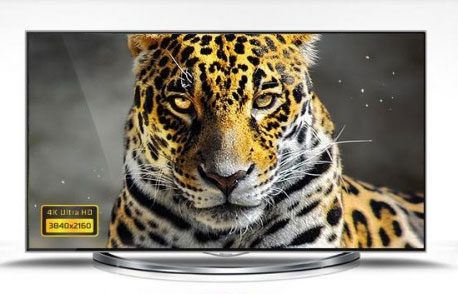

Hisense H9
HISENSE H9 - TV LCD EDGE LED ULTRA-HD 4K 3D PASSIVE ANDROID SMART TV

L'ULTRA-HD 4K apporte 4 fois plus de pixels que le FULL-HD 2K

LE SD (NTSC) 720 x 480 = 345 600 pixels
LE SD (PAL) 720 x 576 = 414 720 pixels
LE HD READY 1K 1280 x 720 = 921 600 pixels
LE FULL-HD 2K 1920 x 1080 = 2 073 600 pixels
L'ULTRA HD 4K 3840 x 2160 = 8 294 400 pixels
L'ULTRA-HD 8K 7680 x 4320 = 33 177 600 pixels



Résolutions des Supports Vidéo

Sigle

Codage

Résolution x Définition
(image)

Format

Fréquence
Verticale



DVD PAL

MPEG 2
720 x 576
4/3 (pixel rectangulaire 1.06) ou 16/9 (pixel rectangulaire 1.42)
50 Hz
SD
DVD NTSC
MPEG 2
720 x 480
4/3 (pixel rectangulaire 0.88) ou 16/9 (pixel rectangulaire 1.18)
60 Hz
SD
D1/DV PAL
720 x 576
4/3 (pixel rectangulaire 1.06)
50 Hz
SD
D1/DV PAL
720 x 576
16/9 (pixel rectangulaire 1.42)
50 Hz
SD
D1/DV NTSC
720 x 480
4/3 (pixel rectangulaire 0.88)
60 Hz
SD
D1/DV NTSC
720 x 480
16/9 (pixel rectangulaire 1.18)
60 Hz
SD
HDV
1440 x 1080
16/9 (pixel rectangulaire 1.33)
50 Hz
FULL-HD (2K)
BLU-RAY
H.264
1920 x 1080
16/9 (pixel carré)
50 Hz
FULL-HD (2K)
BLU-RAY 4K
H.265
3840 x 2160
16/9 (pixel carré)
50 Hz
ULTRA-HD (4K)

HEVC

High Efficiency Video Coding (HEVC) ou AVC/H.265 :
ce nouveau codage offre la qualité HD que l’on connaît, mais pour un débit deux fois moindre.
Ou une qualité Ultra HD pour le débit HD actuel.

Résolutions du Cinéma Numérique 4K
Salle de cinéma

Sigle

Résolution x Définition
(image)

Format

Nombre de Pixels

DCI 4K NATIVE

4096 x 2160
1.90
8 847 360
DCI 4 K CINEMASCOPE
4096 x 1714
2.39
7 020 544
DCI 4 K PANAVISION 3996 x 2160
1.85
8 631 360



Profondeur des couleurs :

Codage du pixel sur :
Nombre de couleurs par pixel :
Nom :
Nombre deNuances en R V B :
4 bits
16
2.5
8 bits
256
Standard
6.3
16 bits
65 536
High Color
40.3
24 bits
16 777 216
256
32 bits
4 294 967 296
True Color
1625.5

Les diffuseurs d'image :

Les moniteurs 4/3

Diagonale du tube
en cm (en pouces)
Dimension image visible en 4/3
(largeur en cm x hauteur en cm)
Nombre de pixels
(Largeur x Hauteur)
format de l'écran
(largeur/hauteur)
Taille moyenne
du pixel
35 cm (14")
26 x 20
800 x 600
1.33
0.30 mm
38 cm (15")
29 x 22
1024 x 768
1.33
0.29 mm
43 cm (17")
32 x 24
1200 x 900
1.33
0.27 mm
48 cm (19")
36 x 27
1400 x 1050
1.33
0.26 mm
53 cm (21")
40.8 x 30.6
1600 x 1200
1.33
0.26 mm


Les téléviseurs cathodiques, rétroprojecteurs à tubes 4/3 et 16/9


TELEVISEUR CATHODIQUE 16/9 LOEWE

Diagonale du tube
en cm (en pouces)
Dimension image visible en 4/3
et
16/9
(largeur en cm x hauteur en cm)
Nombre de pixels
(Largeur x Hauteur)
format de l'écran
(largeur/hauteur)
Taille moyenne
du pixel
35 cm (14")
26 x 20 (26 x 15)
330 x 576
4/3
0.6 mm
53 cm (21")
40.8 x 30.6 (40.8 x 23)
360 x 576
4/3
0.6 mm
63 cm (25")
47.2 x 35.4 (47.2 x 26.6)
530 x 576
4/3
0.8 mm
73 cm (29")
54.4 x 40.8 (54.4 x 30.7)
560 x 576
4/3
0.8 mm
82 cm (32")
64 x 48 (64 x 36.2)
600 x 576
4/3
1.07 mm
90 cm (36")
70 x 52 (70 x 39)
650 x 576
4/3
1.07 mm
103 cm (41")
82.4 x 61.8 (82.4 x 46.5)
4/3
117 cm (46")
93.6 x 70.2 (93.6 x 52.9)
4/3
135 cm (53")
108 x 81 (108 x 61)
4/3
70 cm (28")
57 x 32 (42.7 x 32)
530 x 576
16/9
1.07 mm
80 cm (32")
66.3 x 37.3 (49.7 x 37.3)
630 x 576
16/9
1.07 mm
90 cm (36")
75 x 42.2 (56.3 x 42.2)
700 x 576
16/9
1.07 mm
102 cm (40")
88.9 x 50 (88.9 x 50)
16/9
127 cm (50")
110.7 x 62.3 (110.7 x 62.3)
16/9

Remarque : les plus grandes diagonales en tube cathodique (CRT) font 102 cm
à cause du poids et de l'encombrement du téléviseur.



Les téléviseurs LCD et Plasma 16/9 FULL-HD (2K) / ULTRA-HD (4K)

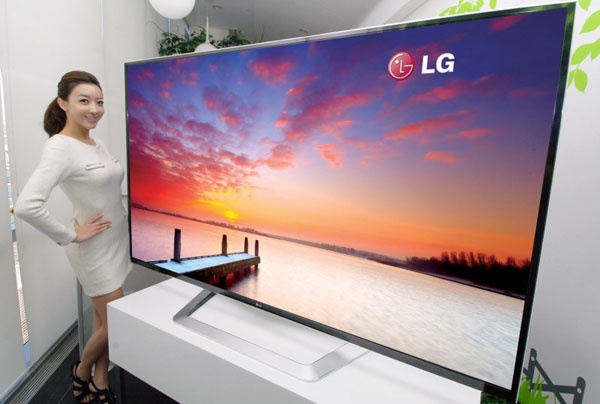

LG CINEMA 3D 4K
TELEVISEUR LCD FULL LED 84 POUCES LG 84LM960V CINEMA 3D PASSIVE 16/9 ULTRA HIGH DEFINITION TV
3840 x 2160 PIXELS (ULTRA-HD 4K) (15 000 EUROS)

LE PLUS GRAND ECRAN LED ULTRA-HD 2160p DU MONDE !

Diagonale de l'écran
en cm (en pouces)
Dimension image visible en 16/9
(largeur en cm x hauteur en cm)
Nombre de pixels
(Largeur x Hauteur)
format de l'écran
(largeur/hauteur)
Taille moyenne
du pixel
81 cm (32")
71 cm x 40 cm
1920 x 1080
16/9
0.37 mm
94 cm (37")
82 cm x 46 cm
1920 x 1080
16/9
0.43 mm
102 cm (40")
89 cm x 50 cm
1920 x 1080
16/9
0.46 mm
107 cm (42")
93 cm x 52 cm 1920 x 1080
16/9
0.48 mm
119 cm (47")
103 cm x 58 cm
1920 x 1080
16/9
0.53 mm
127 cm (50")
111 cm x 62 cm
1920 x 1080
16/9
0.57 mm
132 cm (52")
115 cm x 65 cm
1920 x 1080
16/9
0.59 mm
140 cm (55")
122 cm x 69 cm
1920 x 1080
16/9
0.63 mm
140 cm (55")
122 cm x 69 cm
3840 x 2160
16/9
0.31 mm
152 cm (60")
132 cm x 75 cm
1920 x 1080
16/9
0.68 mm
165 cm (65")
144 cm x 81 cm
1920 x 1080
16/9
0.75 mm
165 cm (65")
144 cm x 81 cm
3840 x 2160
16/9
0.37 mm
178 cm (70")
154 cm x 87 cm
1920 x 1080
16/9
0.80 mm
203 cm (80")
154 cm x 87 cm
1920 x 1080
16/9
0.92 mm
213 cm (84")
185 cm x 104 cm
1920 x 1080
16/9
0.96 mm
213 cm (84")
185 cm x 104 cm
3840 x 2160
16/9
0.48 mm
262 cm (103")
227 cm x 128 cm
1920 x 1080
16/9
1.18 mm

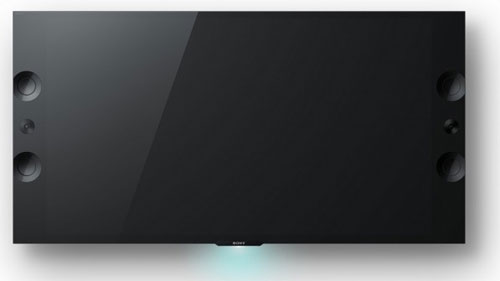

Sony Bravia X9005
TELEVISEUR LCD EDGE LED SONY BRAVIA X9005 16/9 ULTRA HIGH DEFINITION TV
3840 x 2160 PIXELS (ULTRA-HD 4K)
AVEC UPSCALING 4K - 3D PASSIVE (3840 x 1080 PIXELS)
4000 EUROS (55 POUCES) - 5500 EUROS (65 POUCES) - 25000 EUROS (84 POUCES)

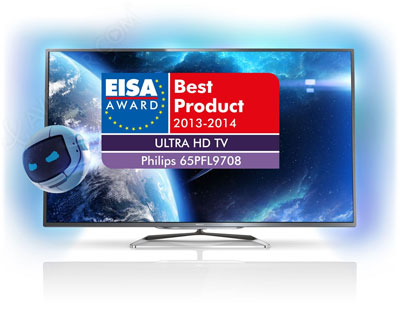

PHILIPS ULTRA-HD
TELEVISEUR LCD EDGE LED PHILIPS 65PFL9708 16/9 ULTRA HIGH DEFINITION TV
3840 x 2160 PIXELS (ULTRA-HD 4K)

AVEC UPSCALING 4K - 3D PASSIVE (3840 x 1080 PIXELS)
4000 EUROS (65 POUCES) - 14999 EUROS (84 POUCES)

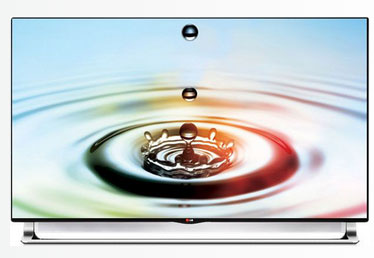

LG ULTRA-HD
TELEVISEUR LCD LG 16/9 ULTRA HIGH DEFINITION TV
3840 x 2160 PIXELS (ULTRA-HD 4K)

AVEC UPSCALING 4K - 3D PASSIVE (3840 x 1080 PIXELS)
2300 EUROS (55 POUCES EDGE LED LG 55LA965V) - 3000 EUROS (55 POUCES FULL LED LG 55LA970V) -
5000 EUROS (65 POUCES LG 65 LA970V FULL LED)

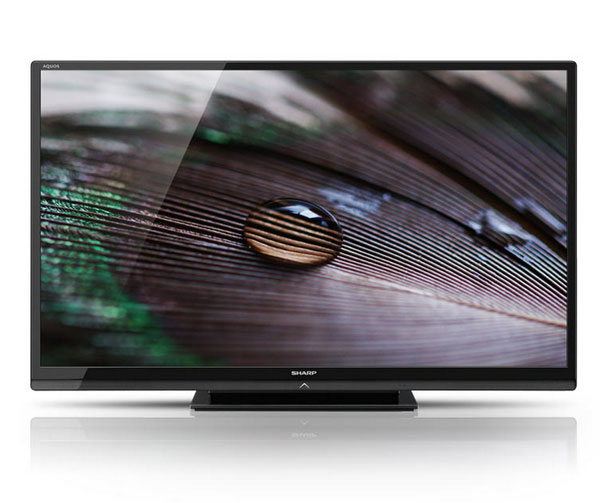

TELEVISEUR LCD EDGE LED 60 POUCES SHARP 60LE651E
16/9 FULL-HD 2K 1920 x 1080 PIXELS 3D ACTIVE (1000 EUROS)
GRAND ECRAN - PETIT PRIX !

Distance de recul pour visionner un écran LCD, PLASMA FULL-HD
ou QUAD-HD
avec une source QUAD-HD, FULL-HD ou SD

Le pouvoir séparateur de l'oeil humain est de e=1/3000 radians

soit 0,33 mm à 1 m de distance
soit 1 mm à 3 m de distance
soit 3,3 mm à 10 m de distance

Diagonale de l'écran
en cm (en pouces)
Dimension image visible en 16/9
(largeur en cm x hauteur en cm)
Nombre de pixels
(Largeur x Hauteur)
Distance de recul optimale
Taille moyenne
du pixel
81 cm (32")
71 cm x 40 cm
1920 x 1080 (HD)
1,12 m
0.37 mm
81 cm (32")
71 cm x 40 cm
720 x 576 (SD)
2,10 m
0.69 mm
94 cm (37")
82 cm x 46 cm
1920 x 1080 (HD)
1,30 m
0.43 mm
94 cm (37")
82 cm x 46 cm
720 x 576 (SD)
2,42 m
0.80 mm
102 cm (40")
89 cm x 50 cm
1920 x 1080 (HD)
1,40 m
0.46 mm
102 cm (40")
89 cm x 50 cm
720 x 576 (SD)
2,63 m
0.87 mm
107 cm (42")
93 cm x 52 cm
1920 x 1080 (HD)
1,45 m
0.48 mm
107 cm (42")
93 cm x 52 cm 720 x 576 (SD)
2,73 m
0.90 mm
119 cm (47")
103 cm x 58 cm
1920 x 1080 (HD)
1,62 m
0.53 mm
119 cm (47")
103 cm x 58 cm
720 x 576 (SD)
3,05 m
1 mm
127 cm (50")
111 cm x 62 cm
1920 x 1080 (HD)
1,73 m
0.57 mm
127 cm (50")
111 cm x 62 cm
720 x 576 (SD)
3,26 m
1.08 mm
132 cm (52")
115 cm x 65 cm
1920 x 1080 (HD)
1,82 m
0.60 mm
132 cm (52")
115 cm x 65 cm
720 x 576 (SD)
3,42 m
1.13 mm
140 cm (55")
122 cm x 69 cm
3840 x 2160 (ULTRA-HD 4K)
0,97 m
0.31 mm
140 cm (55")
122 cm x 69 cm
1920 x 1080 (HD)
1,94 m
0.64 mm
140 cm (55")
122 cm x 69 cm
720 x 576 (SD)
3,63 m
1.20 mm
152 cm (60")
132 cm x 75 cm
1920 x 1080 (HD)
2,10 m
0.69 mm
152 cm (60")
132 cm x 75 cm
720 x 576 (SD)
3,94 m
1.30 mm
165 cm (65")
144 cm x 81 cm
3840 x 2160 (ULTRA-HD 4K)
1,13 m
0.37 mm
165 cm (65")
144 cm x 81 cm
1920 x 1080 (HD)
2,27 m
0.75 mm
165 cm (65")
144 cm x 81 cm
720 x 576 (SD)
4,26 m
1.40 mm
178 cm (70")
154 cm x 87 cm
1920 x 1080 (HD)
2,43 m
0.80 mm
178 cm (70")
154 cm x 87 cm
720 x 576 (SD)
4,56 m
1.50 mm
203 cm (80")
177 cm x 100 cm
1920 x 1080 (HD)
2,79 m
0.92 mm
203 cm (80")
177 cm x 100 cm
720 x 576 (SD)
5,24 m
1.73 mm
213 cm (84")
185 cm x 104 cm
720 x 576 (SD)
5,48 m
1.80 mm
213 cm (84")
185 cm x 104 cm
1920 x 1080
(FULL-HD)
2,90 m
0.96 mm
213 cm (84")
185 cm x 104 cm
3840 x 2160 (ULTRA-HD 4K)
1,45 m
0.48 mm
262 cm (103")
227 cm x 128 cm
1920 x 1080 (HD)
3,58m
1.18 mm
262 cm (103")
227 cm x 128 cm
720 x 576 (SD)
6,72 m
2.21 mm

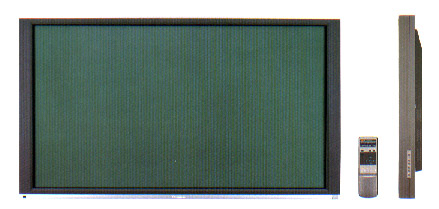

ECRAN PLASMA PANASONIC TH-103PF12EK
ECRAN PLASMA PANASONIC 103 POUCES 16/9 FULL-HD 2K (59 000 EUROS)
LE PLUS GRAND ECRAN DU MONDE !



Distance de recul pour visionner un écran LCD FULL-HD 21/9 EME
avec une source FULL-HD


TELEVISEUR LCD LG ULTRA-HD 5K INCURVEE 105 POUCES
21/9EME CINEMASCOPE (5120 x 2160 PIXELS) (LG 105UB9)

Diagonale de l'écran
en cm (en pouces)
Dimension image visible en 16/9
(largeur en cm x hauteur en cm)
Nombre de pixels
(Largeur x Hauteur)
Distance de recul optimale
Taille moyenne
du pixel
127 cm (50")
117 cm x 50 cm
2560 x 1080 (HD)
1,38 m
0.45 mm
127 cm (50")
117 cm x 50 cm
1344 x 576
(SD)
2,64 m
0.87 mm
147 cm (58")
135 cm x 58 cm
2560 x 1080 (HD)
1,60 m
0.53 mm
147 cm (58")
135 cm x 58 cm
1344 x 576
(SD)
3,04 m
1.00 mm
267 cm (105")
245 cm x 105 cm
1344 x 576
(SD)
5,51 m
1.82 mm
267 cm (105")
245 cm x 105 cm
2560 x 1080 (HD)
2,97 m
0.97 mm
267 cm (105")
245 cm x 105 cm
5120 x 2160 (ULTRA-HD 5K)
1,45 m
0.48 mm

TELEVISEUR LCD PHILIPS 50 POUCES 21/9
2560 x 1080 pixels FULL-HD 2,5K 3D PASSIVE (1400 EUROS)
L'ECRAN CINEMASCOPE PAR PHILIPS !

LES DIFFERENTS FORMATS DE DIFFUSION DE L'IMAGE

FORMAT = Rapport largeur de l'image sur hauteur de l'image

1.33 (ou 4/3) format d'image utilisé par la télévision
1.37 format d'image cinéma
1.5 (ou 3/2) format d'image utilisé en photo pellicule 24*36
1.66 format d'image cinéma 35 mm européen
1.77 (ou 16/9) format d'image télévision
1.85 format d'image cinéma PANAVISION film 35 mm
2.35 format d'image cinéma CINEMASCOPE film 70 mm ou 35 mm anamorphosé (21/9)

DIAGONALE :

Avec un format d'écran de 4/3 : Diagonale de l'image = 5/3 x Hauteur

Avec un format d'écran de 16/9 : Diagonale^2 = 337/81 x Hauteur^2

Avec un format d'écran de 21/9 : Diagonale^2 = 58/9 x Hauteur^2

FORMULES :

1 POUCE = 2,54 CM

Diagonale^2= Hauteur^2 + Longueur^2

David Gouvenel
janvier 2014
